用途及特点

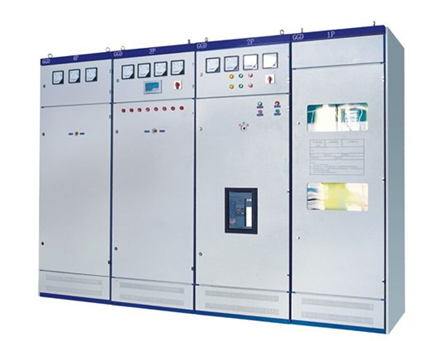

GGJ系列低压成套无功功率补偿装置适用于50－60Hz，额定电压400V－690V的配电系统中，用以提高电网功率因数，降低线路损耗，改善电能质量。该系列无功被偿装置以智能型无功功率控制器为核心，利用电容器投切专用接触器或复合开关，可控硅等作为电容器投切器件，根据电网功率因数自动投切电容，确保电网始终保持较高的功率因数。当低压电网中有较多谐波时，其产生的谐波会严重危害变压器及其他用电设备的安全运行，采用电容器与电抗器串联的方式，能有效地吸收电网谐波，改善电压波形，并能有效地抑制电容投入产生的涌流，有效地保护电容器，保证用电设备的安全运行。

使用条件

周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气湿度的下限为-5℃。

户内安装使用，使用地点的海拔高度不得超过2000m。

空气清洁，在最高温度为+40℃时，其相对温度不得超过50%。在较低温时，允许有较大的相对湿度。

例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，在可能会偶然地产生适度的凝露。

装置一般在污染等能3级地环境中使用，而其他污染等级可以根据特殊用途或微观环境考虑使用。

本装置运输和存储适宜的温度范围是：－25℃至—+55℃，在短时间内（不超过24小时）可达到+70℃。

使用地点的系统电压波动范围不超过额定电压的+10%，无抑制谐波或无滤波功能的装置的使用地点的电压总谐波畸变率不大于5%。

执行标准

GB/T 15576-2008《低压成套无功功率补偿装置》

DL/T 842-2003 《低压并联电容器装置使用技术条件》

GB 7251.1－2005《低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备》

GB/T 12747-2004《标称电压1kV及以下交流电力系统用自愈式并联电容器》

主要参数及配置

额定电压：400V、 690V

额定频率：50、60Hz

单台柜额定补偿容量：60~420kvar

取样电流：1A或5A

电容器接线方式：“△”、“Y”

测量误差：电压：+ 0.5%、电流：+ 1.0%、功率因数：+ 1.0%

投切模式：自动循环投切、编码投切

补偿方式：三相共补、三相分补、混合补偿（三相共补和分补混合）

动态响应时间：<100ms、<10s可调

最大允许电流：1.3倍额定电流（In）下连续运行

控制路数：1～12
